Jak system wizyjny EOL wspiera kontrolę jakości na końcu linii produkcyjnej?

3 Lipiec 2026

Końcówka linii produkcyjnej to ostatni moment, w którym można zweryfikować jakość, kompletność i poprawność produktu przed jego spakowaniem oraz przekazaniem do dalszej logistyki. Przy dużej wydajności produkcji i rosnącej liczbie wariantów produktów manualna kontrola może jednak okazać się niewystarczająca. Systemy wizyjne pozwalają zautomatyzować ten etap, szybko wykrywać niezgodności i przekazywać wyniki kontroli do sterownika PLC, systemu MES, SCADA lub ERP. W artykule wyjaśniamy, jakie parametry można sprawdzać na stanowisku EOL, jak działa system wizyjny w praktyce oraz na co zwrócić uwagę podczas projektowania takiego rozwiązania.

Czym jest EOL?

EOL, End of Line, czyli końcówka linii produkcyjnej to etap, w którym produkt może być zidentyfikowany, sprawdzony lub zweryfikowany po raz ostatni przed spakowaniem i przygotowaniem do dalszej logistyki.

Jeszcze do niedawna kontrola jakości pozostawała żmudnym obowiązkiem operatorów, lecz wraz z rozwojem systemów wizyjnych możliwym stało się weryfikowanie w sposób szybszy, a czasem nawet dokładniejszy.

W kolejnych akapitach postaramy się przybliżyć, jakie parametry produktu mogą być sprawdzane i w jaki sposób systemy wizyjne ułatwiają nam ten proces.

Co można zweryfikować na tym etapie i jak można to wykorzystać?

Istnieje wiele parametrów i cech, które mogą zostać zweryfikowane przy końcu linii produkcyjnej – wszystko zależy od typu i powtarzalności produktu.

Wybrane procesy weryfikacyjne EOL to:

• kontrola jakości i poprawności produktu,

• sprawdzenie etykiety i jej umiejscowienia,

• potwierdzenie wariantu lub referencji,

• weryfikacja kompletności,

• zliczanie określonych elementów,

• przypisanie EAN do odpowiedniego zlecenia.

Powyższe dane mogą być nie tylko wykorzystane do bieżących procesów, ale również przekazane do systemu MES, SCADA lub ERP.

Dlaczego klasyczna kontrola EOL bywa niewystarczająca?

Manualna weryfikacja jest obarczona kilkoma problemami. Przede wszystkim, wraz ze zwiększającą się liczbą wariantów produktu, rośnie ryzyko błędnej identyfikacji – operator może nie wychwycić np. nieznacznie różniącej się etykiety bądź oznaczenia.

Co więcej, nawet najbardziej doświadczony operator nie będzie w stanie weryfikować produktów przy olbrzymiej wydajności wymaganej w niektórych procesach produkcyjnych. Co gorsza, prawdopodobnie w pewnym momencie nie będziemy w stanie uzyskać zadowalającej powtarzalności.

Dochodzi jeszcze jeden problem: brak możliwości zapisu danych. Można co prawda, przeprowadzić wywiad wśród operatorów, jednak nie zawsze uzyskane w ten sposób informacje są wiarygodne lub użyteczne.

Rozwiązanie? System wizyjny.

Obojętnie, jak skomplikowany proces weryfikacji chcemy wykonywać, oczywistym rozwiązaniem wydaje się system wizyjny.

W praktyce nie zawsze potrzebujemy najdroższego i najbardziej rozbudowanego rozwiązania – czasem wystarczy odczyt kodu, kontrola obecności etykiety lub prosta klasyfikacja OK/NOK. Innym razem konieczne będzie rozpoznawanie kształtu, koloru, nadruku, ułożenia produktu albo porównanie go z wzorcem zapisanym w systemie.

Słowem: najważniejsze jest określenie, co dokładnie chcemy sprawdzać i jak system ma zareagować na wynik kontroli.

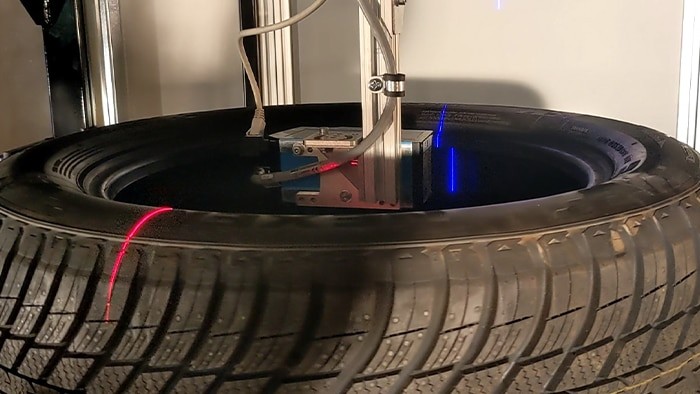

Kontrola jakości opon samochodowych z wykorzystaniem systemu marki SICK

Źródło: sick.com

Jak to wygląda w praktyce?

Zwykle scenariusz jest następujący: produkt dojeżdża do końcowego stanowiska, czujnik wykrywa jego obecność, a kamera wykonuje zdjęcie. System analizuje obraz i porównuje go z wzorcem zapisanym w bazie. Na tej podstawie możemy uzyskać status weryfikacji: produkt poprawny, niepoprawny, nierozpoznany lub wymagający dodatkowego sprawdzenia.

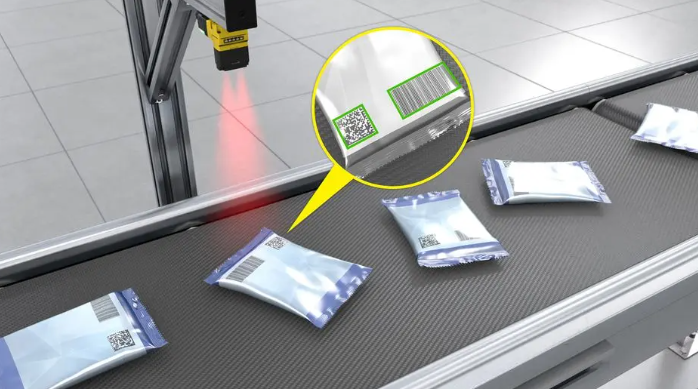

Koncept: identyfikacja produktów po kodach kreskowych i QR

Źródło: cognex.com

System wizyjny nie działa jednak w próżni – ta informacja trafia potem do sterownika PLC, systemu MES lub ERP, panelu HMI lub bezpośrednio do układu zarządzającego odrzutem. Dopiero wtedy wynik kontroli może zostać realnie wykorzystany: do zatrzymania linii, uruchomienia odrzutnika, zablokowania dalszego procesu lub wyświetlenia komunikatu operatorowi. Najważniejsze jest więc wykorzystanie wyniku inspekcji do sprytnego sterowania kolejnymi procesami.

EOL i MES, czyli po co zbierać te wszystkie dane?

Owszem, sama detekcja czy weryfikacja jest przydatna, ale olbrzymią wartością jest zapis tych danych. Wynik kontroli, który trafia do systemu MES, można potem powiązać ze zleceniem produkcyjnym, numerem partii lub stanowiskiem.

W ten sposób nie tylko decydujemy o jednostkowym przypadku, ale poprawiamy cały proces kontroli jakości dzięki temu, że jesteśmy w stanie przeanalizować historię danego produktu. W razie reklamacji lub audytu możemy odnieść się do dowolnego egzemplarza czy zdarzenia. To szczególnie istotne tam, gdzie liczy się powtarzalność procesu i możliwość błyskawicznego dojścia do przyczyny niezgodności.

Które końcówki linii produkcyjnej zyskają na systemie wizyjnym?

Systemy wizyjne przy EOL dobrze sprawdzają się wszędzie tam, gdzie produkt występuje w wielu wariantach albo gdzie błędna identyfikacja może spowodować kosztowne reperkusje. Spotkać je można zatem w automotive, FMCG, farmacji, kosmetyce, elektronice czy wszędzie tam, gdzie występują produkty wymagające olbrzymiej precyzji wykonania.

Różne branże, różne produkty, ale problem często ten sam: szybko zweryfikować, czy na końcu linii znajduje się dokładnie to, co powinno się tam znaleźć.

Na co zwracać uwagę przy projektowaniu stanowiska?

System wizyjny bywa traktowany jako czarne pudełko, które przyjmuje dowolne dane i przekazuje je dalej – bez zastanowienia się, po co i w jakim celu działa. To dość ryzykowne założenie.

Skuteczna kontrola wymaga pewnych warunków: odpowiednie oświetlenie, powtarzalne pozycjonowanie produktu, dobrze dobrana kamera i optyka, stabilny sygnał wyzwalający oraz jasno zdefiniowane kryteria oceny.

Jeżeli produkt znajduje się za każdym razem w innym miejscu (chyba, że aplikacja wymaga oceny detalu niezależnie od jego położenia – to jednak zwykle podnosi znacząco cenę systemu), odbija światło pod różnym kątem albo porusza się ze zbyt dużą prędkością względem czasu akwizycji obrazu, rezultat może nie spełniać naszych oczekiwań.

Warto zatem dokonać poprawnej analizy procesu, tzn. nie tylko samego produktu, lecz również jego otoczenia i potencjalnych zakłóceń (np. kurzu, pyłu, wilgotności lub migotania światła). Należy również odpowiednio zdefiniować, jaki parametr ma być sprawdzony, z jaką tolerancją, przy jakiej wydajności linii oraz co należy zrobić z rezultatem tego pomiaru.

Podsumowanie

Końcówka linii produkcyjnej (EOL) to jedno z najlepszych miejsc do zautomatyzowania kontroli jakości. Właśnie w tym miejscu można zweryfikować produkt po raz ostatni – tuż przed pakowaniem i wysyłką lub dalszą intralogistyką.

Dobrze dobrany system wizyjny umożliwia przeprowadzenie kontroli w sposób szybki i powtarzalny. W połączeniu z pozostałą automatyką i systemem MES daje olbrzymie możliwości nie tylko pod względem oceny jednego pojedynczego przypadku, ale również analizy dłuższego okresu produkcji.
