Prefabrykacja szaf sterowniczych: klucz do efektywności i niezawodności w automatyce przemysłowej

4 Marzec 2025

Na 2025 rok nowoczesne zakłady produkcyjne muszą stawiać na niezawodność, precyzję i efektywność, aby nadążyć za rosnącymi wymaganiami rynku i utrzymać konkurencyjność. Szafy sterownicze są obowiązkowym elementem infrastruktury automatycznych stanowisk, będąc centralnym elementem zarządzania i kontroli maszyn oraz urządzeń. To one odpowiadają za precyzyjne sterowanie, monitorowanie i zabezpieczenie procesów, co czyni je sercem nowoczesnych zakładów produkcyjnych.

W tej publikacji Piotr Kowalski, Projektant AKPiA w Raion Automatyka, wyjaśnia, dlaczego prefabrykacja staje się standardem branżowym, jakie korzyści oferuje i na co należy zwrócić uwagę przy wyborze dostawcy. Jeśli szukasz wydajnego i skutecznego systemu sterowania, warto dowiedzieć się więcej na ten temat.

Prefabrykacja rozdzielnic elektrycznych, czyli ich projektowanie, montaż i testowanie w warunkach kontrolowanych, stała się nieodzownym rozwiązaniem w dążeniu do maksymalizacji wydajności systemów automatyki. Co to oznacza w praktyce? Szafy są tworzone w specjalistycznych zakładach zgodnie z indywidualnymi wymaganiami klientów, co pozwala na dostosowanie każdego projektu do specyficznych potrzeb zakładu produkcyjnego.

Dzięki prefabrykacji zyskujesz: indywidualnie zaprojektowane rozwiązania, najwyższą jakość komponentów i nowoczesnych technologii, skrócony czas produkcji i montażu, minimalizację ryzyka błędów oraz łatwą integrację z istniejącymi systemami. Prefabrykowane szafy sterownicze nie tylko przyspieszają uruchamianie nowych linii produkcyjnych, ale także gwarantują długoterminową niezawodność, minimalizując ryzyko awarii i przestojów produkcyjnych.

Od projektu do realizacji: proces prefabrykacji szaf sterowniczych krok po kroku

Projektowanie szafy sterowniczej to pierwszy i najważniejszy etap tworzenia zautomatyzowanego systemu. Od jakości projektu zależy nie tylko poprawne funkcjonowanie urządzenia, ale również jego trwałość, niezawodność i łatwość serwisowania.

Na czym polega projektowanie szafy sterowniczej?

Proces projektowania rozpoczyna się od szczegółowej analizy wymagań klienta. Inżynierowie, na podstawie dostarczonej dokumentacji technicznej, określają:

• Funkcjonalność szafy: jakie procesy ma sterować, jakie urządzenia będzie obsługiwać

• Wymagania techniczne: napięcie zasilania, częstotliwość, standardy bezpieczeństwa

• Warunki środowiskowe: temperatura, wilgotność, zagrożenia wybuchowe

Na podstawie zebranych informacji tworzone są:

• Schematy elektryczne: precyzyjne przedstawienie połączeń elektrycznych wewnątrz szafy

• Układy funkcjonalne: graficzne przedstawienie logiki działania poszczególnych elementów

• Modele: precyzyjne schematy 2D, tworzone w EPLAN, uzupełnione o trójwymiarowe elementy i/lub widoki przestrzenne, które umożliwiają lepsze zobrazowanie konstrukcji szafy.

Dlaczego projektowanie jest tak ważne?

• Optymalizacja kosztów: dobrze zaprojektowana rozdzielnica to gwarancja efektywnego wykorzystania zasobów.

• Skrócenie czasu realizacji: szczegółowy projekt pozwala na szybszą i bardziej precyzyjną produkcję.

• Łatwość serwisowania: intuicyjny układ szafy ułatwia przeprowadzanie przeglądów i napraw.

• Gwarancja jakości: szafa zaprojektowana zgodnie z normami zapewnia niezawodność i długą żywotność.

Jakie korzyści daje współpraca z doświadczonym projektantem szaf sterowniczych?

• Głębokie zrozumienie potrzeb klienta: dzięki temu projekt jest w pełni dopasowany do indywidualnych wymagań.

• Kompleksowa analiza techniczna: zastosowanie odpowiednich rozwiązań gwarantuje bezpieczeństwo i wydajność.

• Elastyczność: możliwość wprowadzania zmian na każdym etapie projektowania.

W kontekście wymienionych wcześniej punktów, można stwierdzić, że projektowanie szafy sterowniczej to proces wymagający wiedzy, doświadczenia i zaangażowania. Dobrze przygotowany projekt jest inwestycją w przyszłość, która przynosi wymierne korzyści zarówno producentowi, jak i użytkownikowi końcowemu.

Na co zwrócić uwagę przy wyborze dostawcy szaf sterowniczych oraz niezbędnych podzespołów do rozdzielnicy?

Przy wyborze dostawcy warto zwrócić uwagę na kilka kluczowych czynników. Przede wszystkim, doświadczenie i specjalizacja firmy mają ogromne znaczenie. Firmy z wieloletnim doświadczeniem w branży zwykle posiadają większą wiedzę i umiejętności, co przekłada się na jakość oferowanych produktów. Równie istotna jest jakość podzespołów, z których zbudowane są szafy sterownicze. Sterowniki PLC, moduły wejść/wyjść, bezpieczniki czy przekaźniki to tylko niektóre z elementów, które mają bezpośredni wpływ na niezawodność całej konstrukcji.

Kolejnym ważnym aspektem jest posiadanie odpowiednich certyfikatów i zgodność z obowiązującymi normami. Warto wybrać dostawcę, którego produkty posiadają certyfikaty potwierdzające jakość i bezpieczeństwo. Indywidualne podejście do klienta oraz możliwość dostosowania rozwiązań do specyficznych wymagań projektu są również niezwykle istotne.

Nie można zapominać o wsparciu technicznym i serwisie. Dostępność serwisu oraz szybka reakcja na ewentualne problemy są kluczowe dla bezproblemowej eksploatacji szafy sterowniczej.

Przy wyborze dostawcy szaf sterowniczych warto zwrócić uwagę na kilka czynników. Oprócz ceny, istotne są zakres oferowanych produktów, termin realizacji zamówienia, warunki gwarancji oraz opinie innych klientów. Niska cena nie zawsze oznacza dobrą jakość. Warto zainwestować w dostawcę, który zapewni optymalny stosunek jakości do ceny i gwarantuje długą żywotność produktów.

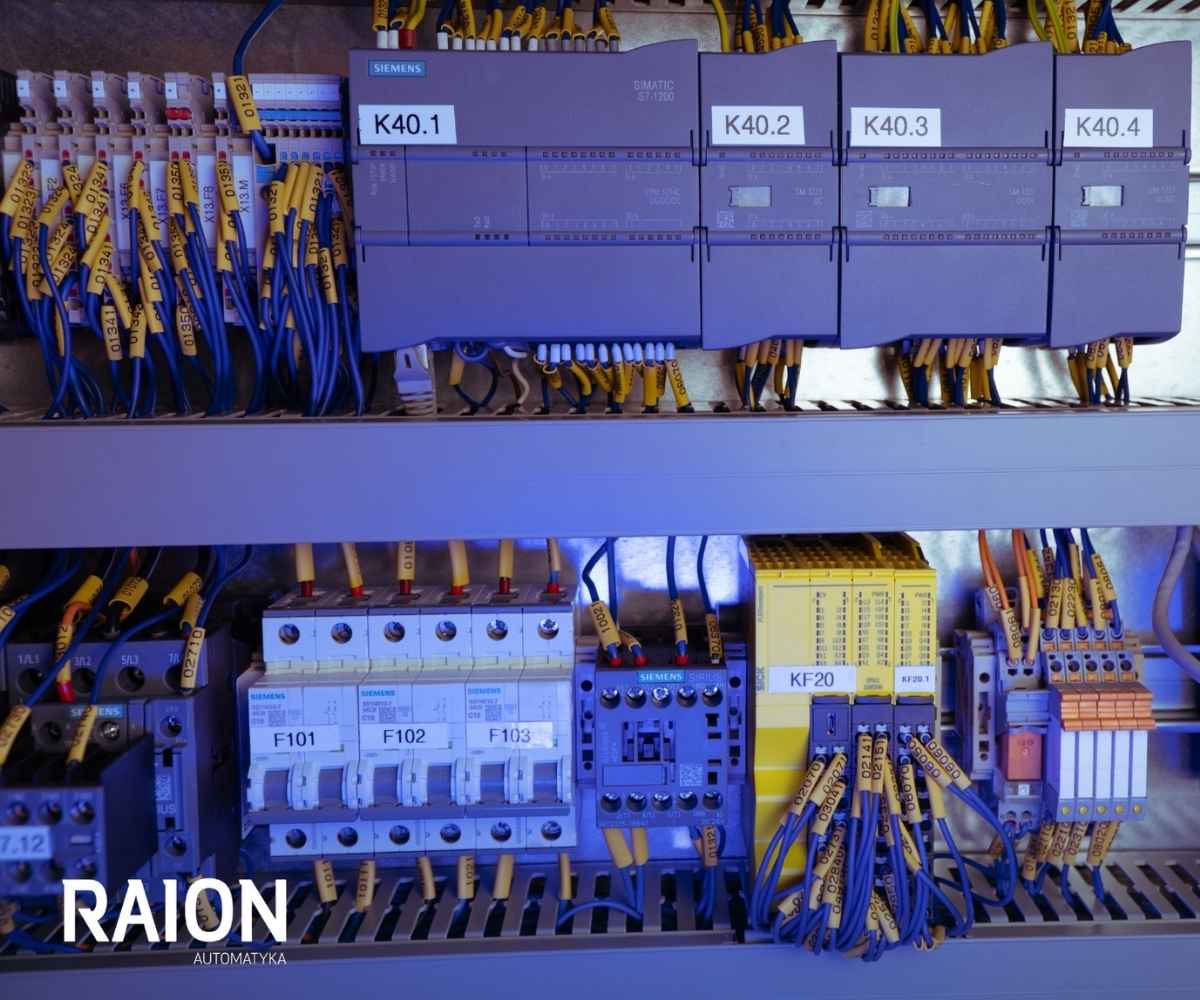

Zasady precyzyjnego i bezpiecznego montażu rozdzielnic elektrycznych

Montaż rozdzielnic elektrycznych to proces wymagający zarówno wiedzy technicznej, jak i przestrzegania ściśle określonych norm i standardów. Każdy etap prac, od przygotowania projektu po przeprowadzenie testów końcowych, musi być wykonany z najwyższą starannością.

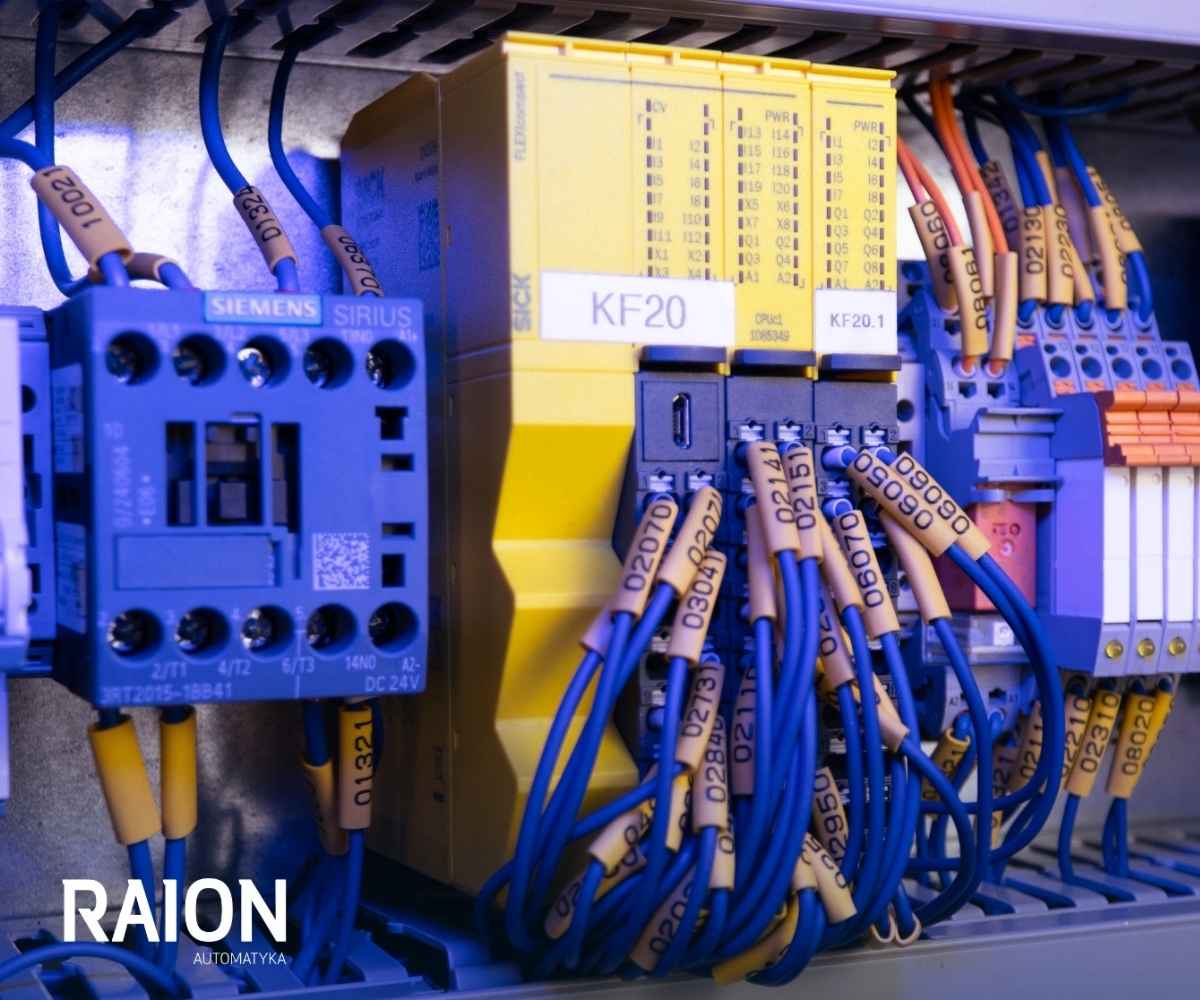

Oznaczenia przewodów – klucz do bezpieczeństwa

Jednym z najważniejszych aspektów montażu rozdzielnic jest prawidłowe oznakowanie przewodów. Zgodnie z obowiązującymi normami, każdy przewód musi być oznaczony kolorem odpowiadającym jego funkcji. Najczęściej stosowane kolory to:

• Niebieski: Przewód neutralny (N)

• Czarny, brązowy lub szary: Przewody fazowe (L1, L2, L3)

• Zielono-żółty: Przewód ochronny (PE)

• Ciemnogranatowy : Przewody sterujące (24V DC)

Prawidłowe oznaczenie przewodów jest kluczowe dla bezpieczeństwa i ułatwia późniejsze prace serwisowe.

Normy i standardy

Montaż rozdzielnic elektrycznych musi być wykonywany zgodnie z obowiązującymi normami, takimi jak:

• PN-HD 60364-1:2010 : Instalacje elektryczne niskiego napięcia

• PN-EN IEC 61439-1:2021-10: Rozdzielnice i sterownice niskonapięciowe

Normy te określają wymagania dotyczące projektowania, montażu i eksploatacji rozdzielnic elektrycznych, zapewniając bezpieczeństwo ludzi i mienia.

Ergonomia i funkcjonalność

Oprócz spełnienia wymagań technicznych, istotnym aspektem jest ergonomia układu rozdzielnicy. Odpowiednie rozmieszczenie elementów wewnątrz szafy wpływa na:

• Wygodę użytkowania: łatwy dostęp do elementów sterujących i pomiarowych.

• Bezpieczeństwo: minimalizacja ryzyka przypadkowego dotknięcia elementów pod napięciem.

• Przegląd i konserwacja: ułatwienie wykonywania prac serwisowych.

Testy końcowe

Po zakończeniu montażu, rozdzielnica musi przejść szereg testów, które potwierdzą jej prawidłowe funkcjonowanie. Najważniejsze z nich to:

• Sprawdzenie ciągłości połączeń: zapewnia, że wszystkie elementy są ze sobą prawidłowo połączone.

• Pomiar rezystancji izolacji: określa stan izolacji przewodów oraz elementów.

• Sprawdzenie działania zabezpieczeń: gwarantuje, że zabezpieczenia zadziałają w przypadku wystąpienia zwarcia lub przeciążenia.

Mity i fakty o prefabrykacji szaf sterowniczych

Wiele przedsiębiorstw zastanawia się, czy prefabrykacja szaf sterowniczych jest odpowiednim rozwiązaniem dla ich zakładu. Wokół tego tematu narosło wiele mitów, które często hamują decyzję o wyborze tego nowoczesnego rozwiązania. Czas rozwiać wątpliwości i przyjrzeć się faktom.

Mit 1: Prefabrykacja ogranicza elastyczność

Fakt: Prefabrykacja to synonim indywidualizacji. Każda szafa jest projektowana i produkowana zgodnie z unikalnymi wymaganiami klienta. Dzięki temu można uzyskać rozwiązania, które idealnie dopasują się do specyfiki konkretnego procesu produkcyjnego.

Mit 2: Prefabrykacja jest droższa

Fakt: Choć początkowa inwestycja może wydawać się wyższa, to w dłuższej perspektywie prefabrykacja przynosi oszczędności. Dzięki precyzyjnej produkcji i minimalizacji błędów montażowych, koszty eksploatacji są niższe. Dodatkowo, skrócenie czasu realizacji projektu przekłada się na mniejsze przestoje w produkcji.

Mit 3: Prefabrykowane szafy są mniej trwałe

Fakt: Wręcz przeciwnie! Dzięki rygorystycznym testom przeprowadzanym w kontrolowanych warunkach fabrycznych, prefabrykowane szafy są bardziej niezawodne i trwałe. Komponenty najwyższej jakości oraz precyzyjne wykonanie gwarantują długą żywotność.

Mit 4: Prefabrykacja to rozwiązanie tylko dla dużych przedsiębiorstw

Fakt: Prefabrykacja jest skalowalna i może być zastosowana zarówno w dużych zakładach produkcyjnych, jak i w mniejszych przedsiębiorstwach. Niezależnie od rozmiaru firmy, prefabrykacja zapewnia optymalne rozwiązania.

Mit 5: Prefabrykacja to przestarzała technologia

Fakt: Prefabrykacja to nowoczesne rozwiązanie, które wykorzystuje najnowsze technologie, takie jak modelowanie 3D, automatyzacja produkcji i zaawansowane systemy zarządzania. Dzięki temu prefabrykowane szafy są nie tylko trwałe, ale także inteligentne i gotowe na wyzwania Przemysłu 4.0.

Podsumowanie

Prefabrykacja szaf sterowniczych to przyszłość automatyki. Oferuje ona wiele korzyści, takich jak:

• Elastyczność: możliwość dostosowania do indywidualnych potrzeb klienta.

• Opłacalność: niższe koszty eksploatacji i krótszy czas realizacji projektu.

• Jakość: wysoka jakość wykonania i trwałość.

• Nowoczesność: zastosowanie najnowszych technologii.

Jeśli zastanawiasz się nad modernizacją swojej produkcji, warto rozważyć prefabrykację szaf sterowniczych. To inwestycja, która zwróci się w postaci zwiększonej wydajności i niezawodności Twojego zakładu.
