Roboty kartezjańskie

27 Styczeń 2025

Automatyzacja i robotyzacja przemysłu uwalniają potencjał ludzki. Pozwalają wykorzystać go zdecydowanie lepiej niż na proste, monotonne i nierzadko obciążające zdrowie zadania. Zwłaszcza że wśród dostępnych rozwiązań znajdują się również te stosunkowo niedrogie i proste we wdrożeniu – takie jak robot kartezjański. Co to za rodzaj robota, gdzie znajduje zastosowanie i jakie przynosi korzyści? Podpowiadamy!

Czym jest robot kartezjański?

Robot (inaczej manipulator) kartezjański to urządzenie, którego podstawą jest właśnie kartezjański, czyli trójwymiarowy, system współrzędnych (oś x, oś y i oś z). Stosuje się w nim najczęściej trzy prowadnice liniowe rozmieszczone w osiach kartezjańskich, które umożliwiają poruszanie się robota w trzech wymiarach wzdłuż linii prostych. Manipulator ma tym samym prostokątny układ współrzędnych i prostopadłościenną przestrzeń ruchu. Na urządzenie składa się zwykle siłownik liniowy wykorzystujący mechanizmy napędowe różnego typu, np. pas lub śruba pociągowa oraz prowadnice. Roboty kartezjańskie bywają też nazywane liniowymi, bramowymi czy suwnicowymi.

Manipulator kartezjański ma z reguły trzy tzw. stopnie swobody, czyli trzy napędy umożliwiające poruszanie się robota. Każdy z tych napędów pozwala na ruch robota wzdłuż jednej z osi kartezjańskich. Robot może się więc przesuwać (po prostych liniach) do przodu i do tyłu, w lewo i w prawo oraz do góry i w dół. W konstrukcji urządzenia można jednak uwzględnić jeszcze inne mechanizmy, które umożliwią bardziej zaawansowany ruch, np. wokół własnej osi. W praktyce można spotkać także prostsze układy posiadające dwa stopnie swobody umożliwiające najczęściej ruch w osi z (do góry i w dół) oraz w jednej z pozostałych osi.

Jakie są rodzaje robotów kartezjańskich?

Obecnie projektowanych i produkowanych jest wiele rodzajów i wariantów robota kartezjańskiego. Różnią się m.in. wielkością przestrzeni roboczej, liczbą i typem zastosowanych napędów czy kształtem ramion. Do najpopularniejszych rozwiązań należą m.in.:

• Roboty kartezjańskie 2,5D – poruszają się jedynie w dwóch wymiarach (x i y), trzeci napęd służy natomiast do skokowego regulowania wysokości ramienia. Z reguły są stosunkowo małe i wykorzystywane do prac wymagających dokładności (np. montaż mikroelementów, cięcie, rzeźbienie).

• Roboty typu gantry – oś x zwykle tworzą dwie kolumny połączone ze sobą w rodzaj mostu, wzdłuż którego porusza się wózek jezdny (oś y) z układem umożliwiającym ruch robota w osi z. Robot porusza się w trzech wymiarach, ale ograniczonych przestrzenią pomiędzy kolumnami.

• Roboty mobilne – z podwoziem i kołami umożliwiającymi poruszanie się w przestrzeni między różnymi punktami. W ten sposób robot może wykonywać zadania na dużej powierzchni (można go przemieszczać np. między maszyną a magazynem) lub wspierać różne procesy na wielu stanowiskach pracy.

• Roboty stołowe – mniejsze warianty robota kartezjańskiego, montowane na stole roboczym lub specjalnej platformie. Manipulator można też zastosować razem z ruchomym stołem roboczym (narzędzie pozostaje nieruchome) – takie rozwiązanie wykorzystuje się m.in. do druku 3D i precyzyjnej obróbki.

Do robotów kartezjańskich przygotowuje się w różnorodne chwytaki dostosowane do pracy z konkretnymi elementami i wymagań danej aplikacji. Istnieje także możliwość wyposażenia robota w inne narzędzia i systemy, np. system wizyjny.

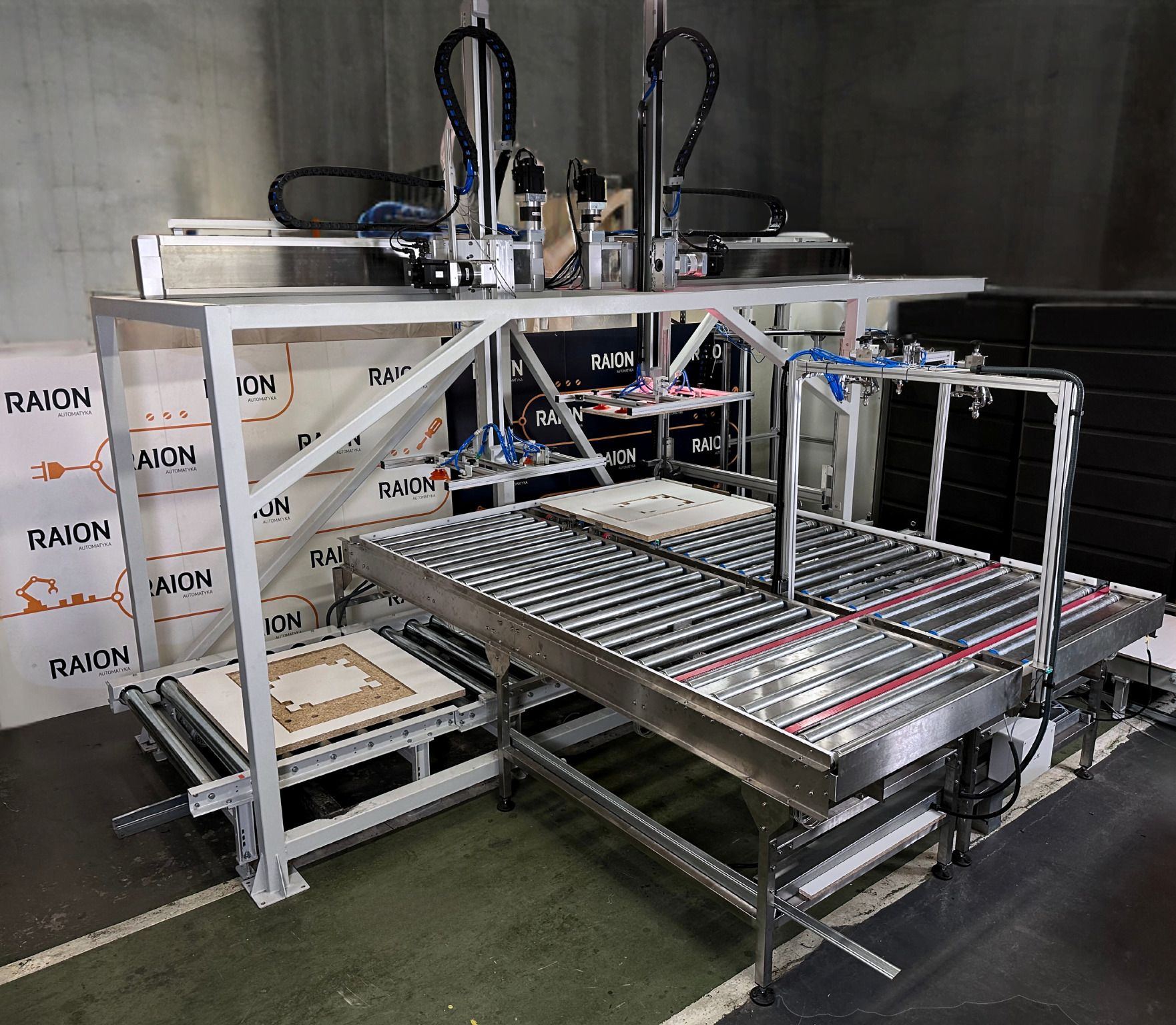

W maszynach przemysłowych wykorzystuje się zwykle manipulatory dwu- lub trzyosiowe, a w bardziej złożonych projektach pracują dwa takie roboty.

Jakie zastosowanie znajdują roboty kartezjańskie?

Roboty kartezjańskie znajdują zastosowanie w wielu branżach i rodzajach zadań wymagających przenoszenia dużych, ciężkich przedmiotów i wykonywania powtarzalnych precyzyjnych prac. Przede wszystkim wykorzystuje się je do:

• Składowania, pakowania czy paletyzacji – podnoszenia i przenoszenia ładunków oraz umieszczania ich na paletach. Względem innego często wykorzystywanego do pakowania/paletyzacji robota przegubowego manipulator kartezjański pozwala zaoszczędzić miejsce (przestrzeń roboczą wyznacza w głównej mierze konstrukcja urządzenia). Możliwości są ogromne, a w naszej firmie wykorzystaliśmy je m.in. w maszynie do pakowania paczek słonecznika.

• Zautomatyzowanego montażu, roboty pick and place – przenoszenia części z jednego miejsca na drugie z zachowaniem wysokiej precyzji (np. montaż podzespołów na płytce PCB). Roboty mogą też służyć do nakładania kleju bądź innego preparatu/materiału w ściśle określonym miejscu.

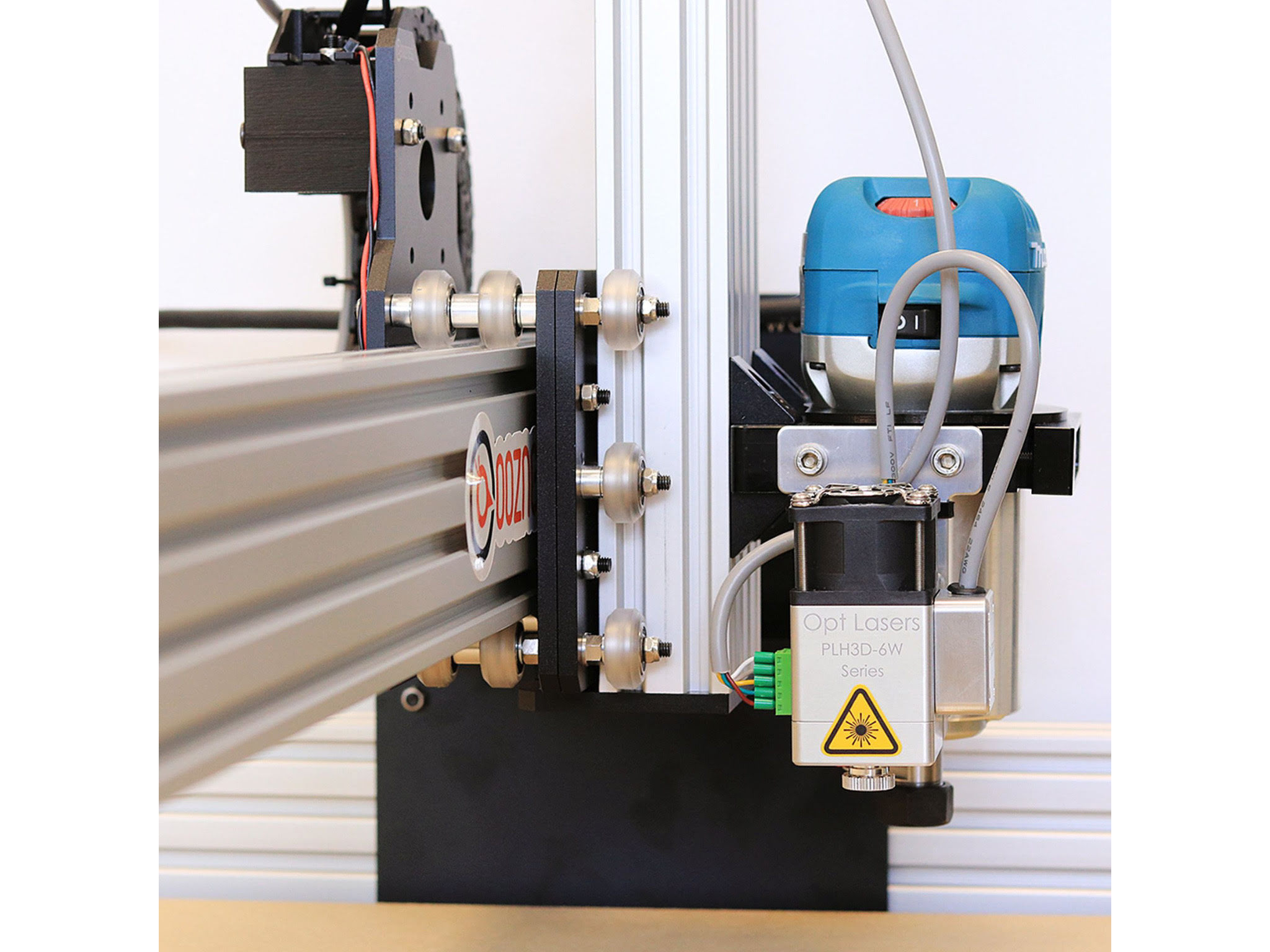

• Obróbki materiałów – roboty kartezjańskie są podstawą konstrukcji m.in. drukarek 3D z technologią FDM czy frezarek CNC. Mogą również wykonywać zadania spawalnicze: precyzyjnie prowadzić spaw wzdłuż wyznaczonej ścieżki (zwłaszcza na płaskiej powierzchni). W naszych projektach wykorzystujemy trzyosiowe manipulatory także m.in. w ploterach, znakowarkach czy wycinarkach laserowych i plazmowych.

• Sortowania i pakowania produktów – zwłaszcza sortowania elementów na linii produkcyjnej względem określonych cech (np. waga, rozmiar, kształt) oraz umieszczania produktów w opakowaniach. Roboty kartezjańskie mogą również opakowania zamykać, zaklejać czy etykietować – z ich zastosowaniem projektujemy nowoczesne kartoniarki pionowe i poziome.

• Obsługi linii produkcyjnej – głównie transportu elementów z i do maszyn (m.in. pras, obrabiarek, wtryskarek) czy pomiędzy stanowiskami montażowymi. Świetnie się sprawdzają zwłaszcza do przenoszenia dużych i ciężkich materiałów czy wyrobów, takich jak np. płyty meblowe. Roboty kartezjańskie wykorzystuje też przemysł medyczny i farmaceutyczny, m.in. do transportu próbek z zachowaniem sterylnych warunków.

Jakie zalety ma to rozwiązanie? I jak wdrożyć robota kartezjańskiego w firmie?

Robot kartezjański wyróżnia się przede wszystkim prostą konstrukcją, precyzją i łatwością sterowania, a także stosunkowo niską ceną w porównaniu z innymi rozwiązaniami. Zyskujemy sporą swobodę w określeniu zasięgu pracy robota, a silnik i przekładanie możemy precyzyjnie dopasować do pożądanego ruchu, udźwigu i prędkości. Dzięki prostemu układowi osi system sterowania jest intuicyjny, podobnie jak programowanie trajektorii ruchu – robota można łatwo zaadaptować do nowych zadań. Prosta konstrukcja i ograniczona liczba części ruchomych obniżają koszt zakupu, a także serwisowania i napraw urządzenia. Roboty są jednocześnie sztywne i stabilne, co sprzyja wysokiej powtarzalności i dokładności ruchów.

Manipulatory kartezjańskie mają szerokie zastosowanie (ciężkie i lekkie przedmioty, przenoszenie, obróbka, montaż, sortowanie i pakowanie), ale nie zawsze są idealnym rozwiązaniem dla każdej aplikacji. Przykładowo przez otwartą konstrukcję nieszczególnie się nadają do pracy w zapylonym pomieszczeniu. Ruch liniowy nie zawsze też odpowiada wymaganiom danego zadania. Na szczęście obecnie na rynku istnieje jeszcze wiele innych możliwości jak roboty przegubowe, sferyczne czy współpracujące. W Raion Automatyka indywidualnie projektujemy, tworzymy oraz wdrażamy najlepsze rozwiązania dla naszych Klientów. Automatyzujemy większość procesów przemysłowych – zachęcamy do współpracy.

Jakie korzyści przynosi firmie manipulator kartezjański?

• Zwiększenie wydajności pracy. Robot pracuje z zadaną prędkością i wydajnością przez wiele godzin – utrzymuje stałe tempo pracy bez przerw, osiąga więc lepsze wyniki w krótszym czasie. Nie potrzebuje też urlopu i nie choruje – pozwala zachować niezmienną efektywność stanowiska pracy bez względu na warunki. Przyczynia się tym samym do zwiększenia zysków firmy.

• Ograniczenie błędów ludzkich. Możliwości człowieka są zależne od wielu czynników i ograniczone, a maszyna nigdy się nie myli – bez względu na wszystko wykonuje zadanie w zaprogramowany sposób. Powtarzalność operacji i precyzja pracy zmniejszają odsetek wadliwych produktów i straty materiałów, a zwiększają jakość wyrobów – i satysfakcję przyszłych klientów.

• Poprawa warunków pracy. Zarówno przenoszenie ciężkich przedmiotów, jak i wykonywanie każdego dnia przez wiele godzin tych samych ruchów eksploatują zdrowie pracownika i sprzyjają wypadkom. Robot pozwala tego uniknąć – przejmuje ryzykowne i obciążające zadania, poprawiając ogólne bezpieczeństwo i komfort pracy w zakładzie.

• Optymalizacja zatrudnienia. Roboty przemysłowe uwalniają potencjał ludzki. Zamiast wykonywać proste, monotonne i niewymagające wysiłku intelektualnego prace pracownik może wykorzystać swoje kompetencje w ambitniejszych zadaniach. Robotyzacja w zakładzie pracy sprzyja podnoszeniu kwalifikacji i rozwojowi zawodowemu. Pozwala lepiej wykorzystać zasoby ludzkie (lub je ograniczyć).

• Redukcja kosztów operacyjnych. Dzięki z jednej strony optymalizacji zatrudnienia, z drugiej niższym kosztom związanym z błędami produkcyjnymi czy wadliwymi partiami, a z trzeciej – ograniczeniu zużycia materiałów i narzędzi. Inwestycja w robotyzację szybko się zwraca i pozwala wygenerować wyższe zyski – przedsiębiorstwo się rozwija i podnosi swoją wartość.

FAQ:

• Czym jest robot kartezjański?

Robot kartezjański to robot poruszający się po prostych liniach najczęściej w trzech wymiarach (przód i tył, prawo i lewo, góra i dół) – w kartezjańskim układzie współrzędnych. Wyposażany jest w różnorodne narzędzia dostosowane do potrzeb aplikacji.

• Jakie zalety ma robot kartezjański?

Największymi zaletami robota kartezjańskiego są relatywnie niski koszt zakupu i utrzymania, różne możliwości zastosowania i adaptacji do zadań oraz intuicyjna, łatwa obsługa (niewymagająca wiele doświadczenia).

• Gdzie roboty kartezjańskie znajdują zastosowanie?

Zastosowanie robotów kartezjańskich jest szerokie. Obejmuje m.in. podnoszenie, przenoszenie i odkładanie ciężkich przedmiotów (np. paletyzacja), obróbkę (np. cięcie, grawerowanie), montaż elementów, sortowanie i pakowanie.
