Szafy sterownicze – rodzaje, budowa, zastosowanie

3 Lipiec 2025

Automatyzacja procesów przemysłowych wymaga precyzyjnych i niezawodnych rozwiązań. Wśród nich szczególne miejsce zajmują szafy sterownicze – elementy, które odpowiadają za zarządzanie układami elektrycznymi, organizację aparatury i zapewnienie bezpieczeństwa urządzeniom. Stosuje się je zarówno w niewielkich instalacjach, jak i skomplikowanych systemach przemysłowych. Jakie są ich rodzaje? Z czego się składają? Gdzie są wykorzystywane? Odpowiadamy na te pytania w poniższym artykule.

Czym jest szafa sterownicza i do czego służy?

Szafa sterownicza to obudowa przeznaczona do montażu aparatury elektrycznej oraz elektronicznej, która umożliwia kontrolę, zarządzanie i ochronę różnych systemów technicznych. Jej podstawowym zadaniem jest doprowadzenie zasilania do podłączonych urządzeń oraz nadzorowanie ich pracy, co umożliwia automatyczne i ręczne sterowanie procesami technologicznymi.

Dzięki solidnej budowie i odpowiedniemu doborowi komponentów szafy sterownicze są wykorzystywane zarówno w przemyśle, jak i w obiektach komercyjnych oraz budownictwie mieszkaniowym. Ich zastosowanie sprawia, że systemy automatyki działają sprawnie, a operatorzy mogą skutecznie monitorować i regulować parametry pracy urządzeń.

Jakie są rodzaje szaf sterowniczych?

Szafy sterownicze występują w różnych wariantach, a ich klasyfikacja zależy od konstrukcji oraz przeznaczenia. Wśród nich wyróżnia się:

• szafy sterownicze pojedyncze – proste w budowie, stanowią zamkniętą komorę, w której umieszcza się aparaturę oraz okablowanie. Ich uniwersalność sprawia, że są wykorzystywane zarówno w przemyśle, jak i w serwerowniach oraz instalacjach elektrycznych;

• szafy sterownicze modułowe – składają się z kilku połączonych ze sobą sekcji, co pozwala na stopniową rozbudowę systemu. Stosowane są w dużych zakładach produkcyjnych oraz w budynkach mieszkalnych, gdzie pełnią rolę głównych rozdzielnic;

• szafy rozdzielcze – służą do zarządzania rozdziałem energii w sieciach elektrycznych. Są wykorzystywane w instalacjach przemysłowych oraz w energetyce.

Dzięki zróżnicowanym konstrukcjom szafy mogą być dostosowane do różnych warunków eksploatacyjnych i wymagań systemowych. Na rynku dostępne są rozwiązania wykonane z różnych materiałów, w tym stali nierdzewnej oraz stali kwasoodpornej, które zapewniają odporność na korozję oraz działanie substancji chemicznych.

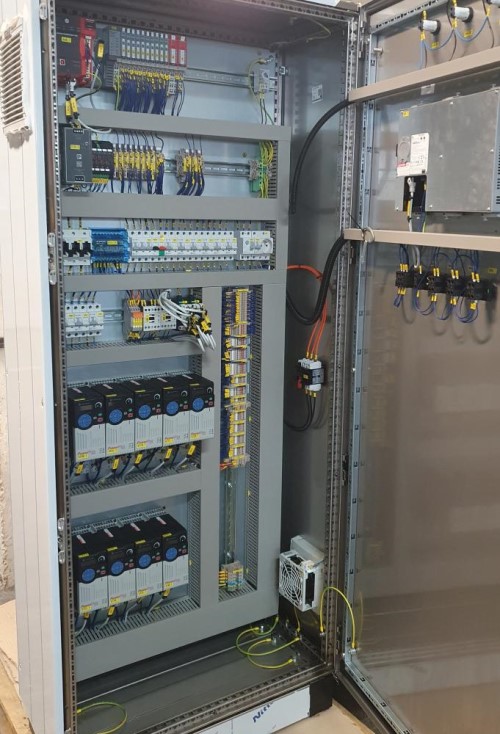

Budowa szafy sterowniczej

Szafa sterownicza składa się z kilku istotnych elementów, które zapewniają jej funkcjonalność i trwałość. Do podstawowych komponentów należą:

• rama – najczęściej wykonana z blachy stalowej lub tworzywa sztucznego, stanowi szkielet konstrukcji. W przypadku środowisk narażonych na korozję stosuje się ramy ze stali kwasoodpornej;

• przednie drzwi zamykane na zamek – zabezpieczają dostęp do wnętrza i chronią aparaturę przed czynnikami zewnętrznymi;

• płyta montażowa – umożliwia instalację podzespołów oraz ich stabilne mocowanie wewnątrz obudowy;

• płyty podłogowe – pełnią funkcję izolacyjną i konstrukcyjną, umożliwiając właściwe rozmieszczenie przewodów;

• dach i plecy szafy – zamykają całość konstrukcji, zwiększając ochronę przed zabrudzeniami i wpływem otoczenia.

Szafa sterownicza – schemat

Schemat szafy sterowniczej uwzględnia nie tylko rozkład elementów, ale także optymalne rozmieszczenie podzespołów dla zapewnienia efektywnej wentylacji. Cięższe komponenty montuje się w dolnej części, a lżejsze w górnej, co pozwala na zachowanie odpowiedniego środka ciężkości i minimalizuje ryzyko awarii.

Zastosowanie szaf sterowniczych w przemyśle

Szafy sterownicze odgrywają istotną rolę w systemach automatyki przemysłowej. W zakładach produkcyjnych ich funkcja wykracza poza podstawowe zarządzanie zasilaniem – pełnią rolę centrum sterowania dla maszyn, linii technologicznych oraz robotów przemysłowych.

W nowoczesnych fabrykach pulpity sterownicze umieszczone w szafach umożliwiają monitorowanie pracy urządzeń w czasie rzeczywistym, a także precyzyjne regulowanie parametrów procesów produkcyjnych. Dzięki temu możliwe jest szybkie reagowanie na zmieniające się warunki pracy oraz minimalizowanie przestojów spowodowanych awariami.

Obudowy przemysłowe szaf sterowniczych są dostosowane do trudnych warunków eksploatacyjnych – w zakładach produkcyjnych mogą być narażone na wysokie temperatury, wilgoć oraz pyły. Solidna konstrukcja oraz odpowiednie zabezpieczenie aparatury elektrycznej sprawiają, że systemy sterowania działają bez zakłóceń, a pracownicy mają łatwy dostęp do paneli sterujących i systemów diagnostycznych.

Najważniejsze zalety szaf sterowniczych

Szafy sterownicze to nie tylko sposób na organizację aparatury, ale także skuteczne zabezpieczenie systemów elektrycznych przed czynnikami zewnętrznymi i nieautoryzowanym dostępem. Ich zastosowanie niesie ze sobą wiele korzyści, które wpływają na bezpieczeństwo, trwałość i niezawodność instalacji. Przedstawiamy najważniejsze zalety tego rozwiązania.

• Uporządkowanie aparatury – przejrzysta organizacja komponentów ułatwia serwisowanie oraz obsługę systemu.

• Zabezpieczenie aparatury elektrycznej – zamknięta konstrukcja chroni elementy przed dostępem osób niepowołanych, zwiększając bezpieczeństwo eksploatacji.

• Ochrona przed czynnikami zewnętrznymi – obudowa zapobiega przedostawaniu się kurzu, wilgoci oraz chroni przed wahaniami temperatury.

• Minimalizacja ryzyka awarii – solidna konstrukcja i odpowiednie rozmieszczenie komponentów ograniczają możliwość wystąpienia usterek wynikających z uszkodzeń mechanicznych.

• Dłuższa żywotność urządzeń – stabilne warunki pracy wewnątrz szafy zwiększają trwałość zamontowanych podzespołów.

Szafy sterownicze od Raion Automatyka

Raion Automatyka to firma specjalizująca się w projektowaniu oraz budowie systemów sterowania dla przemysłu. W naszej ofercie znajdują się zarówno standardowe, jak i dostosowane do indywidualnych potrzeb szafy sterownicze, które spełniają wysokie wymagania jakościowe.

Specjaliści z Raion Automatyka zajmują się doborem szafy sterowniczej zgodnie z wymaganiami klienta, uwzględniając parametry techniczne, warunki eksploatacyjne oraz specyficzne potrzeby danej branży. Oferowane rozwiązania charakteryzują się precyzyjną konstrukcją oraz możliwością dostosowania do różnych systemów automatyki.

Dzięki wieloletniemu doświadczeniu w sektorze automatyzacji dostarczamy zaawansowane rozwiązania, które są wykorzystywane w produkcji, energetyce oraz logistyce. Nasze szafy sterownicze zapewniają niezawodność oraz stabilność systemów sterowania, co ma istotne znaczenie dla efektywności procesów przemysłowych.

FAQ:

1. Jakie czynniki należy uwzględnić przy doborze szafy sterowniczej?

Podczas wyboru odpowiedniego modelu ważne jest określenie warunków pracy, w tym poziomu wilgotności, temperatury i możliwości wystąpienia czynników szkodliwych.

2. Z jakich materiałów wykonywane są obudowy przemysłowe do szaf sterowniczych?

Szafy sterownicze produkuje się z różnych materiałów, w zależności od środowiska pracy. Najczęściej stosowane są konstrukcje ze stali nierdzewnej, ocynkowanej lub malowanej proszkowo. W wymagających warunkach, gdzie występują agresywne substancje chemiczne lub wysokie ryzyko korozji, stosuje się rozwiązania ze stali kwasoodpornej.

3. Jakie elementy wpływają na trwałość i odporność szafy sterowniczej?

Na wytrzymałość szafy wpływają materiały użyte do jej produkcji, jakość wykonania oraz dostosowanie do warunków eksploatacyjnych. Istotne znaczenie ma konstrukcja, która powinna zapewniać ochronę przed czynnikami mechanicznymi i środowiskowymi, takimi jak wilgoć, pył czy wibracje.
